IC料盤技術方案

發布者：萬志智能     時間：2019-03-22



IC料盤技術方案

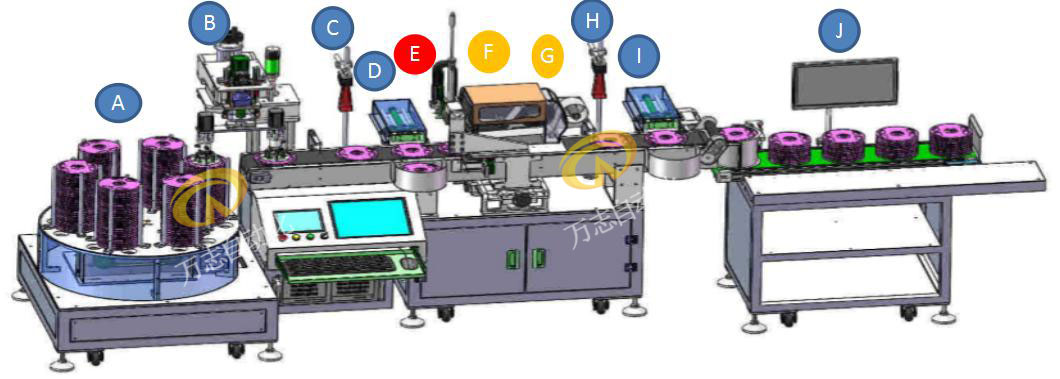

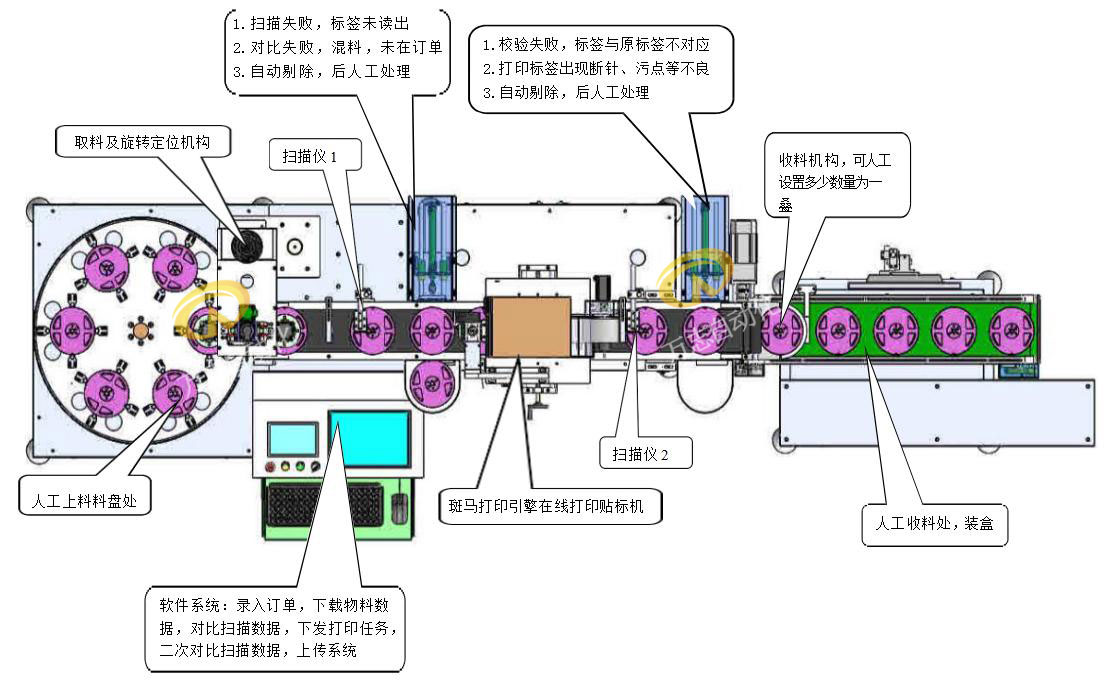

一、IC料盤自動上料貼標機工作原理如下：

二、IC料盤分站式結構說明及配置

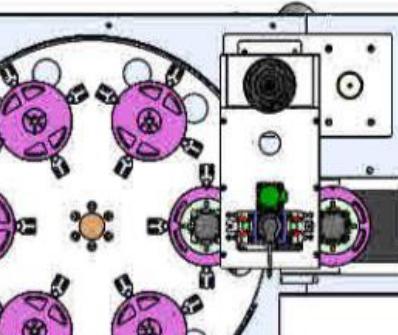

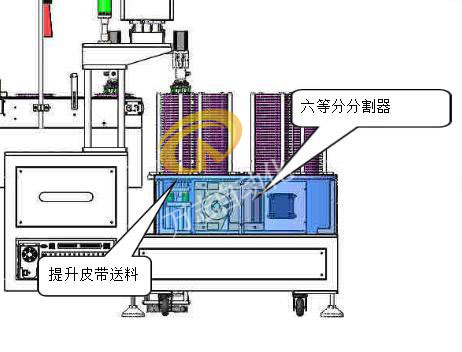

A料盤上料送料工位：

工位說明：1.采用分割器送料的形式，送料速度及位置更精準

2. 使用步進電機上電眼感應的方式，對料倉進行自動送料

3. 使用搖輪子方式，兼容可滿足7/13/15英寸Reel

4. 自動切換料盤倉，當前一工位倉送料完畢，自動切換到下一料倉進行送料，切換時間短，在正常上料工作的同時，對缺料的物倉進行缺料呼叫

工位配置：

電氣配置	數量	品牌
分割器	1	尚仁
限位電眼	按需	歐姆龍
三色燈	1	米思米
步進電機	1	雷賽

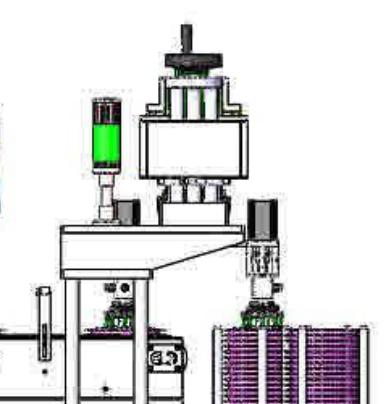

B取料定位工位：

工位說明：1.采用雙工位吸盤抓取料的形式，吸盤工位有旋轉電機，

2.使用步進電機上電眼感應IC料盤定位孔的方式，在吸起來的料盤進行轉動定位，節省動作時間

3.吸盤兼容可滿足7/13/15英寸Reel

4.主軸有旋轉電機，上下氣缸，滿足取料和放料高速動作需求

工位配置：

電氣配置	數量	品牌
旋轉定位步進電機	2	雷賽
限位電眼	按需	歐姆龍
提升氣缸	1	亞德客
中軸旋轉步進電機	1	雷賽

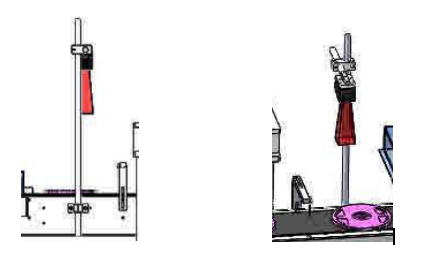

C掃描讀取料盤信息工位：

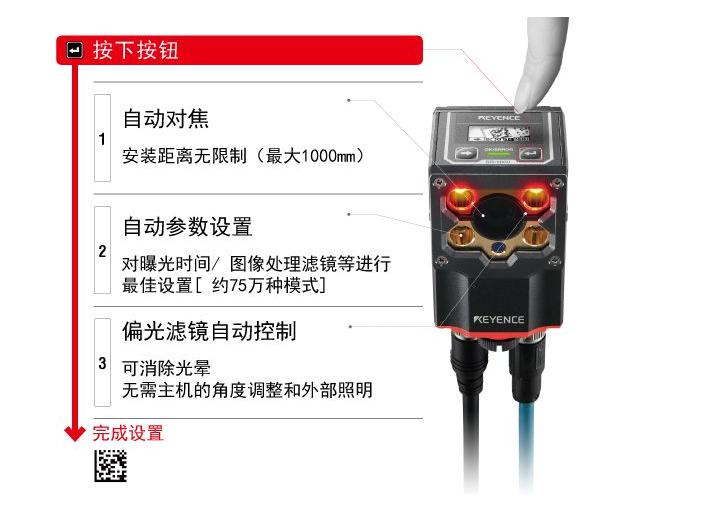

工位說明：1.采用基恩士掃描儀，自動對焦，自動設定讀取條碼順序，輸出分隔符等

2.抓取對的標簽信息，無?華料號，與PLM確認（軟件完成）

3.自動切換掃描模板，掃描兼容可滿足7/13/15英寸Reel，以及高度在35-120mm高度的IC料盤，Tray裝（高度 100mm)可以兼容

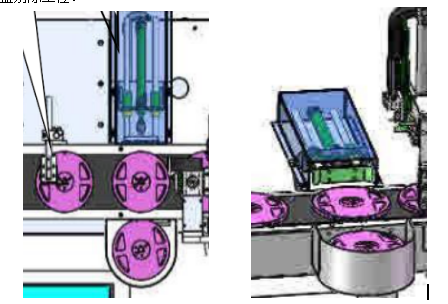

D料盤剔除工位：

工位說明：1.判斷條件，讀取條碼不成功，物料混料，料盤不在當前設備的訂單中等

2.剔除料倉能存儲幾個產品，需人工復核再整理

3.剔除兼容可滿足7/13/15英寸Reel，Tray裝料盤

工位配置：

電氣配置	數量	品牌
氣缸	1	亞德客

E預留工位說明

工位預留，可拓展分類剔除或其他

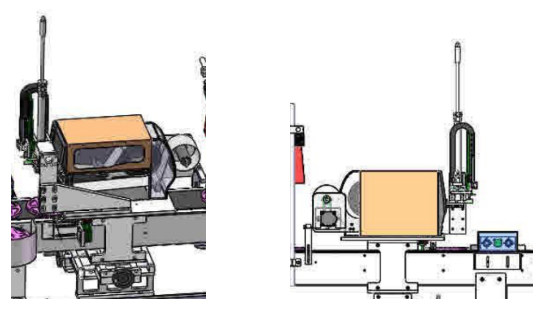

F G打印貼標工位：

工位說明：1.接收上位軟件下發的打印任務，（可列隊），打印標簽真空吸住，等待料盤過來（一般掃描工位到貼標工位，會預留兩個產品，所以打印貼標機自動列隊）

2.輸送帶上加裝攔停定位機構，因B工位已經定位，且貼標機，也調好了左右移動的位置，所以該工位只是往下壓，即可貼標在指定位置，

3.貼標機構的吸標部分，是裝有海綿的材料，且裝有壓力傳感器，貼標兼容可滿足7/13/15英寸Reel，Tray裝料盤，接觸到且有一定的反饋力度，即自動完成貼標動作復位

工位配置：

電氣配置	數量	品牌
打印機	1	斑馬打印引擎
攔停氣缸	1	亞德客
貼標氣缸	1	亞德客

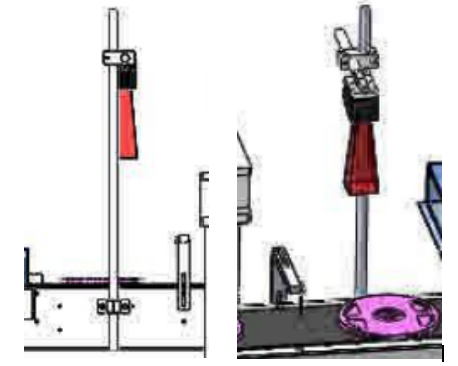

H掃描讀取料盤信息工位：

工位說明：1.采用基恩士掃描儀，自動對焦，自動設定讀取條碼順序，輸出分隔符等

2.確認標簽內容可讀性驗證,Reel ID與原始標簽信息一致性

3.自動切換掃描模板，掃描兼容可滿足7/13/15英寸Reel，以及高度在35-120mm高度的IC料盤，Tray裝（高度 100mm)可以兼容；
